Tudo o que você precisa saber sobre o acoplamento de travamento Storz

Um Acoplamento de travamento Loja é um conector de trava de came de um quarto de volta padronizado e simétrico amplamente utilizado em combate a incêndios, transferência de fluidos industriais e serviços de emergência para criar conexões de mangueira rápidas, sem ferramentas e resistentes a vazamentos. Ambas as extremidades do acoplamento são idênticas, eliminando a necessidade de distinguir entre conexões macho e fêmea — basta alinhar, empurrar e girar 90° para travar. Este projeto reduz drasticamente o tempo de conexão em situações de alta pressão e é um dos sistemas de acoplamento mais confiáveis ​​do mundo.

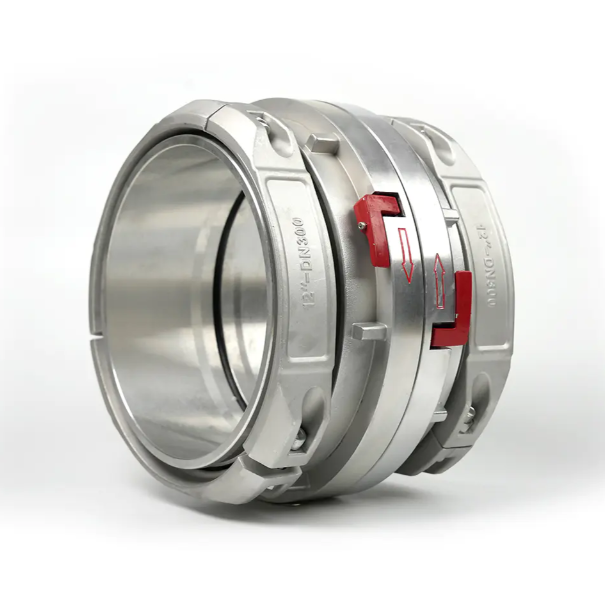

O que é um Acoplamento de travamento Storz e como funciona

Inventado por Carl August Guido Storz em 1882, o acoplamento Storz foi projetado para resolver um problema crítico no combate a incêndios: conectores de mangueira incompatíveis. Como os acoplamentos roscados tradicionais exigiam que as extremidades macho e fêmea fossem combinadas, muitas vezes era impossível conectar mangueiras de diferentes departamentos ou fontes durante emergências.

O sistema Storz usa um mecanismo de travamento simétrico de talão e came . Cada extremidade do acoplamento possui duas saliências e uma ranhura de came correspondente. Quando duas extremidades são unidas, as saliências deslizam nas ranhuras opostas do came. Uma rotação de 90° trava-os no lugar, comprimindo uma junta de borracha para criar uma vedação estanque.

Os principais recursos operacionais incluem:

• Conexão alcançada em menos de 3 segundos sem necessidade de ferramentas
• Pode ser conectado ou desconectado mesmo sob pressão residual
• Design simétrico: ambas as extremidades são intercambiáveis
• O giro integrado permite que as mangueiras girem livremente sem torcer a conexão

Tamanhos padrão e classificações de pressão

Os acoplamentos Storz são fabricados em uma variedade de tamanhos padronizados para atender diferentes volumes de vazão e requisitos de pressão. As designações de tamanho referem-se ao diâmetro interno nominal da mangueira ou tubo que está sendo conectado.

O O tamanho de 52 mm é o mais utilizado no combate a incêndios estruturais em todo o mundo. Os acoplamentos devem ser testados a pelo menos 1,5x a sua pressão de trabalho para certificação sob EN 1775 e normas semelhantes.

Materiais Utilizados na Construção do Acoplamento Storz

O choice of material directly affects weight, corrosion resistance, durability, and suitability for specific media. The three primary materials are:

Umluminum Alloy

O most common material for firefighting applications. Aluminum Storz couplings are leve (normalmente 30–50% mais leve que equivalentes de latão) , resistente à corrosão na maioria dos ambientes e fácil de manusear sob condições de fadiga. Eles não são adequados para uso com água do mar ou fluidos altamente ácidos.

Latão

Latão Storz couplings offer superior corrosion resistance, particularly in marine and chemically aggressive environments. They are heavier but highly durable and are often used in permanent or semi-permanent industrial installations where weight is not a concern.

Aço inoxidável

Usado nos ambientes industriais, químicos e farmacêuticos mais exigentes. Os acoplamentos de aço inoxidável suportam produtos químicos agressivos, altas temperaturas e esforços mecânicos extremos. Eles são a opção mais pesada, mas proporcionam a vida útil mais longa em condições adversas.

Tipos de juntas e seu papel no desempenho da vedação

O gasket is the sealing element of a Storz coupling. It sits in a groove on one face of the coupling and is compressed when the connection is made. Gasket material must be selected based on the fluid being transported and temperature range.

• EPDM (monômero de etileno propileno dieno): Padrão para aplicações de água e combate a incêndios. Resistente a UV, ozônio e vapor até 120°C.
• NBR (Borracha Nitrila Butadieno): Adequado para fluidos, óleos e combustíveis à base de petróleo. Resistente a hidrocarbonetos, mas degrada-se com a exposição ao ozono.
• FKM (Viton): Lida com produtos químicos agressivos, altas temperaturas de até 200°C e ácidos concentrados. Usado em contextos químicos e industriais.
• Silicone: Aplicações de qualidade alimentar e linhas de vapor de alta temperatura. Em conformidade com os regulamentos da FDA quando necessário.

As juntas devem ser inspecionadas antes de cada uso e substituídas quando rachadas, deformadas ou endurecidas. Um failed gasket is the leading cause of Storz coupling leakage in field conditions.

Principais aplicações em todos os setores

Acoplamentos de travamento Storz são usados muito além dos serviços de bombeiros. Seu design padronizado e de conexão rápida os torna ideais onde quer que seja necessária uma transferência rápida de fluidos.

Serviços de Combate a Incêndios e Emergências

Esta continua sendo a aplicação principal. Corpos de bombeiros em mais de 40 países usam Storz como acoplamento de mangueira padrão. Conexões de hidrantes, saídas de eletrodomésticos e junções de mangueira a mangueira dependem de acoplamentos Storz. O design simétrico permite que qualquer bombeiro conecte qualquer mangueira a qualquer hidrante sem preocupações de compatibilidade.

Transferência de Fluidos Industriais

Fábricas de produtos químicos, refinarias e instalações de processamento usam acoplamentos Storz para transferir água, solventes e produtos químicos não agressivos entre tanques de armazenamento e veículos de transporte. A operação sem ferramentas reduz o tempo de manuseio durante as operações de carga e descarga.

Umgriculture and Irrigation

Os sistemas de irrigação em grande escala utilizam acoplamentos Storz para conexão rápida de redes de água e saídas de bombas. Os tamanhos de 75 mm e 100 mm são comuns em aplicações de campo onde são necessárias altas vazões com queda de pressão mínima.

Mineração e Túneis

Os ambientes subterrâneos exigem conexões rápidas e confiáveis para sistemas de supressão de incêndio e de drenagem. Os acoplamentos Storz são preferidos por sua durabilidade e capacidade de funcionar em condições de poeira, umidade e confinamento.

Construção e Engenharia Civil

Linhas temporárias de abastecimento de água em canteiros de obras, operações de mistura de concreto e aplicações de drenagem se beneficiam da portabilidade e intercambialidade dos acoplamentos Storz.

Storz versus outros sistemas de acoplamento de conexão rápida

Compreender como o Storz se compara a sistemas de acoplamento alternativos ajuda na seleção da solução certa para uma determinada aplicação.

Padrões e certificações relevantes

Os acoplamentos Storz utilizados em aplicações profissionais devem cumprir as normas aplicáveis para garantir interoperabilidade e segurança. Os padrões mais amplamente referenciados incluem:

• DIN 14307: Norma alemã que define dimensões e requisitos de desempenho para acoplamentos Storz utilizados no combate a incêndios. Amplamente adotado em toda a Europa.
• EN 1775: Norma europeia para sistemas de mangueiras de combate a incêndios, incluindo requisitos de acoplamento.
• NFPA 1963: Padrão dos EUA para conexões de mangueiras de incêndio. Embora os EUA normalmente usem NST (National Standard Thread), muitos departamentos dos EUA agora armazenam adaptadores Storz para linhas de abastecimento de grande diâmetro.
• UmS 2419.1: Umustralian standard covering fire hydrant installations, including Storz coupling specifications.

Umlways verify that couplings carry relevant certification marks and traceability documentation, particularly for life-safety firefighting applications.

Inspeção, manutenção e vida útil

A manutenção adequada prolonga a vida útil e garante um desempenho confiável quando é mais importante. Um acoplamento Storz de alumínio bem conservado pode durar 10–20 anos ou mais no serviço normal de combate a incêndios.

Lista de verificação de inspeção de rotina

• Verifique a junta quanto a rachaduras, endurecimento, inchaço ou deformação – substitua anualmente ou com mais frequência em ambientes de uso intenso
• Inspecione as saliências e ranhuras do came quanto a desgaste, rebarbas ou deformações que possam impedir o engate total
• Verifique o movimento giratório – ele deve girar livremente, sem rigidez ou desgaste
• Procure corrosão, corrosão ou rachaduras no corpo do acoplamento, especialmente ao redor das bases das saliências
• Teste o engate do acoplamento com um acoplamento correspondente - a conexão deve travar com um quarto de volta firme e não chacoalhar ou desengatar sem esforço deliberado

Melhores práticas de manutenção

• Limpe com água doce após exposição à água salgada ou a produtos químicos
• Umpply a light silicone-based lubricant to the swivel and locking faces annually — avoid petroleum-based lubricants that degrade rubber gaskets
• Armazene os acoplamentos com as tampas de proteção instaladas para evitar a entrada de materiais estranhos na face do acoplamento
• Retire de serviço qualquer acoplamento com corpos rachados, alças desencapadas ou articulações emperradas - não repare danos estruturais em campo

Umdapters and Accessories for Storz Systems

Um comprehensive range of accessories extends Storz coupling compatibility across different systems and applications:

• Adaptadores roscados Storz para BSP/NPT: Umllow connection between Storz couplings and threaded pipe systems — commonly used for hydrant connections in mixed-standard environments
• Adaptadores Storz para Camlock: Compatibilidade de ponte entre mangueiras de combate a incêndio Storz e sistemas industriais Camlock
• Reduzindo acoplamentos: Conecte dois acoplamentos Storz de tamanhos nominais diferentes, por exemplo, mangueira de alimentação de 75 mm a mangueira de ataque de 52 mm
• Tampas e plugues vazios: Vede as saídas não utilizadas ou abra as extremidades do acoplamento durante o transporte e armazenamento
• Manômetros com entrada Storz: Para monitorar a pressão de alimentação no ponto de conexão do acoplamento
• Grampos de travamento e dispositivos de retenção: Umdditional security for high-vibration industrial environments where accidental quarter-turn disconnection is a risk

Problemas comuns e solução de problemas

Mesmo os acoplamentos Storz bem conservados podem encontrar problemas no campo. Aqui estão os problemas mais frequentes e suas causas:

O acoplamento não trava totalmente

Causada por detritos nas ranhuras do came, terminais desgastados ou danificados ou uma junta inchada que impede o encontro das faces. Limpe as ranhuras do came, inspecione as saliências e verifique a espessura da junta. Substitua componentes desgastados ou danificados.

Vazamento no ponto de conexão

Umlmost always caused by a damaged, missing, or incorrectly seated gasket. In some cases, a deformed coupling face prevents proper gasket compression. Inspect the gasket seating groove for nicks or deformation.

Acoplamento difícil de desconectar após pressurização

A pressão residual prende o acoplamento na posição travada. Sempre sangre a pressão antes de tentar desconectar. Nunca bata no corpo do acoplamento com ferramentas para forçar a desconexão — isso danifica as saliências e as ranhuras do came.

Giro apreendido ou rígido

Causada por corrosão, contaminação ou falta de lubrificação. Aplique lubrificante de silicone penetrante e gire o giro gradualmente. Se a peça giratória permanecer presa, retire-a de serviço — uma peça giratória não rotativa causa torção da mangueira e reduz a eficiência do fluxo.

Selecionando o acoplamento Storz certo para sua aplicação

Use os seguintes pontos de decisão para identificar a especificação de acoplamento Storz mais apropriada:

1. Determine a vazão necessária e a pressão de trabalho — selecione um tamanho nominal que atenda aos seus requisitos de vazão sem queda excessiva de pressão
2. Identifique o fluido que está sendo transferido — escolha o material (alumínio, latão, inoxidável) e o tipo de junta (EPDM, NBR, FKM) de acordo
3. Verifique os padrões aplicáveis — garantir que o acoplamento atenda aos padrões dimensionais e de pressão exigidos em sua região ou indústria
4. Considere o ambiente operacional — ambientes marinhos ou químicos exigem materiais de qualidade superior; aplicações sensíveis ao peso favorecem o alumínio
5. Umssess compatibility with existing systems — se forem necessários adaptadores, confirme a compatibilidade do adaptador e verifique se não são introduzidas penalidades adicionais por queda de pressão
6. Confirme o tipo de conexão final — determine como o acoplamento será fixado à mangueira, tubo ou equipamento (crimpagem, haste da mangueira, roscado, flangeado)
