Como verificar se os acoplamentos dos adaptadores estão com defeito?

Para verificar se um acoplamento do adaptador está com defeito, inspecione-o sistematicamente quanto a danos físicos, integridade da vedação, funcionamento do mecanismo de travamento e desempenho livre de vazamentos sob pressão .A maioria das falhas pode ser identificada por meio de uma combinação de inspeção visual, teste funcional manual e teste de pressão controlada antes que o acoplamento retorne ao serviço.

Entenda o que Acoplamentos adaptadores Faça e onde eles falham

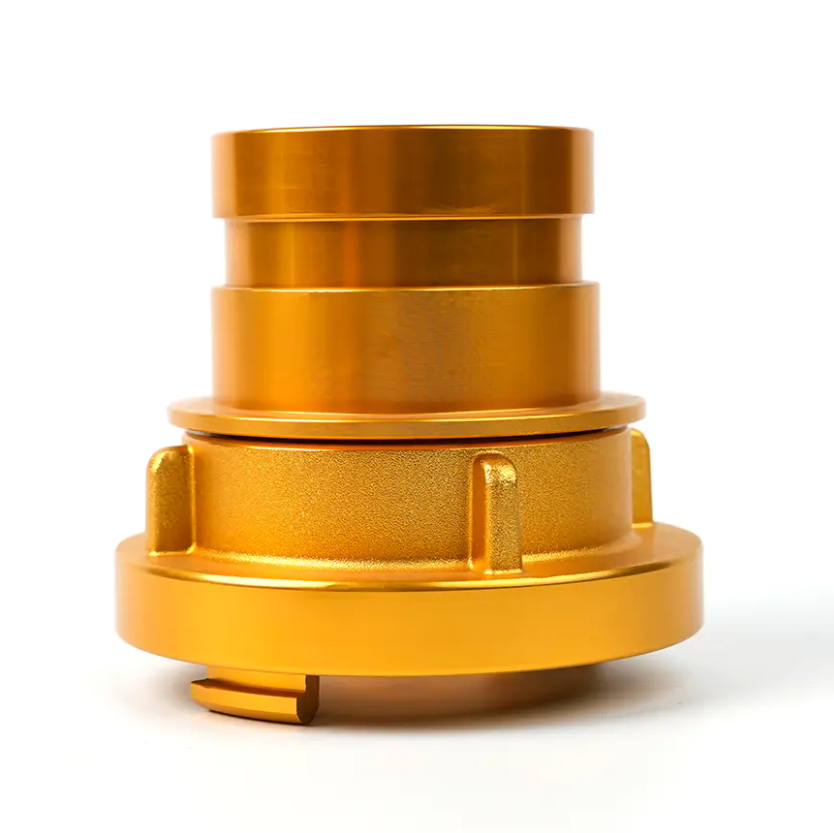

Os acoplamentos adaptadores são acessórios de transição que permitem a união de dois padrões de acoplamento diferentes sem modificar nenhum dos componentes conectados. Os tipos comuns incluem:

• Alemão para Storz (masculino/feminino) — conversão entre o padrão alemão de acoplamento instantâneo e o sistema de acoplamento simétrico Storz.
• Alemão para Silvicultura — conecta acoplamentos padrão alemães a conexões de mangueiras de combate a incêndios florestais.
• Autotravamento alemão para alemão — acoplamento padrão alemão adaptado com um mecanismo de retenção de travamento automático adicionado.
• Alemão para Flange — conecta acoplamentos de mangueira padrão alemão a tubos flangeados ou entradas de equipamentos.
• Alemão para Multidentes — pontes Sistemas de acoplamento alemães com acessórios estilo came e ranhura multidentes.
• Storz macho para Storz fêmea / Storz para Silvicultura — converte entre variantes Storz ou de Storz para padrões de mangueiras florestais.

Como os acoplamentos adaptadores fazem interface com dois sistemas mecânicos diferentes, eles estão sujeitos a tensões em ambos os pontos de conexão simultaneamente . Os locais de falha mais comuns são a junta de vedação, os dentes ou alças de travamento, o corpo (especialmente na zona de transição entre os padrões) e o acabamento da superfície externa que pode indicar corrosão ou danos por impacto.

Procedimento passo a passo de inspeção visual

Comece cada verificação com uma inspeção visual completa sob iluminação adequada. Esta etapa não custa nada e detecta a maioria das falhas óbvias antes do início de qualquer teste funcional.

Inspecione o corpo de acoplamento

• Procure rachaduras, fraturas ou rachaduras no corpo, especialmente ao redor das alças, orelhas e ombro de transição entre os dois padrões de acoplamento.
• Verifique se há amassados ou deformações do impacto - mesmo uma pequena distorção do corpo pode impedir que o acoplamento se encaixe corretamente no encaixe correspondente.
• Examine a superfície para corrosão, corrosão ou oxidação pesada . Nos acoplamentos de alumínio, depósitos pulverulentos brancos (óxido de alumínio) indicam entrada de umidade e degradação acelerada da superfície. Nos acoplamentos de latão, a pátina verde nas áreas esburacadas indica risco de dezincificação.
• Confirme se o corpo sem reparos de solda visíveis, remendos ou modificações não autorizadas — estes são motivos para rejeição imediata.

Inspecione as alças e os dentes de travamento

• Examinar tudo travas, orelhas ou dentes de came para lascar, arredondar ou rachar. Perfis de terminais desgastados são uma das principais causas de desacoplamento acidental sob pressão.
• Nas interfaces do tipo Storz, verifique se o as alças de travamento semicirculares são simétricas e indeformadas . O desgaste assimétrico indica que o acoplamento foi conectado repetidamente em um ângulo, causando carga desigual em um terminal.
• Em adaptadores de travamento automático do tipo alemão, verifique o a mola de travamento ou o mecanismo de clipe estão presentes, intactos e corretamente assentados . Uma mola faltante ou dobrada impedirá o engate da função de travamento automático.

Inspecione a junta de vedação

• Remova a junta, se estiver acessível, e inspecione-a quanto a conjunto de compressão (achatamento permanente), rachaduras, endurecimento, inchaço ou danos por extrusão .
• Uma junta que foi comprimida abaixo 70% de sua espessura original deve ser considerado em fim de vida e substituído, pois não gerará mais força de vedação suficiente.
• Verifique se a junta assenta total e uniformemente em sua ranhura sem nenhuma parte torcida, dobrada ou faltando no canal do assento.
• Verifique se o material da gaxeta é compatível com o fluido transportado — as gaxetas de EPDM são padrão para aplicações de água e combate a incêndio; Juntas NBR (nitrila) são necessárias para fluidos à base de petróleo.

Teste Funcional: Engajamento, Rotação e Liberação

Após a inspeção visual, teste a função mecânica do acoplamento encaixando-o com um acessório equivalente apropriado. Este teste confirma que o acoplamento executa sua função principal – conectar e manter duas conexões juntas – antes que a pressão seja aplicada.

1. Teste o envolvimento — conecte o adaptador ao encaixe correspondente manualmente. A conexão deve envolver suavemente e sem força excessiva . Resistência, emperramento ou a necessidade de forçar o acoplamento indica desalinhamento, deformação ou não conformidade dimensional.
2. Bloqueio de teste — após o engate, tente separar axialmente as duas metades sem soltar a trava. Em um acoplamento funcionando corretamente, nenhuma separação axial deve ser possível enquanto o mecanismo de travamento estiver engatado. Qualquer folga axial superior a 1–2 mm sob a força de tração manual indica geometria de travamento desgastada ou danificada.
3. Rotação de teste (tipos Storz) — Os acoplamentos do tipo Storz devem girar em todo o seu arco de travamento (normalmente 30° a 40° ) sem grudar, retificar ou exigir torque excessivo. A rotação rígida ou arenosa indica contaminação, corrosão ou superfícies danificadas das saliências.
4. Versão de teste — desengate o acoplamento e confirme se ele está solto corretamente. Um acoplamento que requer força excessiva para desengatar, ou que emperra parcialmente, pode ter saliências deformadas ou uma junta inchada que está criando interferência.
5. Verifique a folga do assento — quando totalmente engatado, inspecione a interface entre as duas faces do acoplamento. Deveria haver nenhuma lacuna visível ao redor da circunferência . Uma folga irregular ou parcialmente aberta indica que a junta ou as faces de vedação não estão em contato total, o que resultará em vazamento sob pressão.

Teste de pressão para confirmar o desempenho sem vazamentos

Um acoplamento que passe na inspeção visual e funcional ainda deve ser testado quanto à pressão antes de retornar ao serviço em aplicações críticas, como combate a incêndio, transferência hidráulica ou linhas de processo pressurizadas. O teste de pressão é o único método definitivo para confirmar que a vedação está intacta sob condições operacionais.

Procedimento de teste hidrostático

• Conecte o acoplamento do adaptador em um conjunto de teste fechado usando tampas cegas apropriadas ou um coletor de bancada de teste.
• Encha o conjunto completamente com água, purgando todo o ar e pressurize até 1,5 vezes a pressão nominal de trabalho do acoplamento — normalmente 15–25 bar para acoplamentos de mangueiras de combate a incêndio padrão.
• Mantenha a pressão de teste por pelo menos 60 segundos e inspecione todas as interfaces, o corpo do acoplamento e a zona da gaxeta para ver se há infiltração, gotejamento ou queda de pressão no manômetro.
• Qualquer queda de pressão ou umidade visível na face ou corpo do acoplamento constitui uma falha no teste – o acoplamento deve ser desmontado, a falha identificada e o componente reparado com uma junta nova ou totalmente substituído.

Tipos de falhas comuns e suas causas prováveis

Intervalos de inspeção e melhores práticas de manutenção

A inspeção regular e programada é muito mais eficaz do que a detecção reativa de falhas após a ocorrência de uma falha. A frequência de inspeção recomendada depende da aplicação e do ambiente:

• Depois de cada uso — em aplicações de combate a incêndios ou resposta a emergências, inspecione visualmente cada acoplamento do adaptador após cada implantação. Verifique se há danos por impacto, condição da junta e desgaste das saliências antes de retornar o equipamento ao estado pronto.
• A cada 6 meses — realizar um teste visual, funcional e de pressão completo em todos os acoplamentos adaptadores no inventário de reserva. Normas como DIN 14811 (para acoplamentos de combate a incêndios alemães) recomendam testes semestrais, no mínimo.
• Após qualquer evento de impacto ou queda — sempre inspecione um acoplamento adaptador que tenha caído em uma superfície dura ou atingido por equipamento, mesmo que nenhum dano visível seja aparente. Rachaduras ocultas em ligas fundidas podem não ser visíveis externamente, mas falharão sob pressão.
• Substituição anual da junta — em aplicações de alto uso ou de armazenamento externo, substitua as juntas em um cronograma anual fixo, independentemente da condição aparente. O material da junta (especialmente EPDM e NBR) degrada-se através da exposição aos raios UV, ozono e ciclos térmicos, mesmo quando não está em serviço.

Após a limpeza, lubrifique levemente as superfícies das saliências e a gaxeta com um lubrificante compatível (graxa de silicone para gaxetas de EPDM; vaselina não é recomendada, pois degrada as gaxetas de borracha). Armazene os acoplamentos adaptadores em um local seco, longe da exposição aos raios UV e de vapores químicos, para maximizar a vida útil entre as inspeções.

Quando substituir em vez de reparar um Acoplamento do adaptador

Nem todas as falhas são reparáveis. Algumas condições exigem a retirada imediata de serviço e a substituição completa do acoplamento adaptador, independentemente de considerações de custo:

• Qualquer rachadura no corpo do acoplamento — as fissuras propagam-se sob pressão e não podem ser soldadas ou remendadas com segurança em acoplamentos que suportam pressão.
• Danos nas saliências ou dentes além de desgaste menor — a geometria da saliência lascada, fraturada ou muito arredondada não pode ser restaurada e resultará em travamento não confiável.
• Espessura da parede do corpo reduzida pela corrosão — se a corrosão penetrou mais de 20% da espessura nominal da parede , a integridade estrutural sob pressão não pode ser garantida.
• Falha em manter a pressão após a substituição da junta — se um acoplamento continuar a vazar após a instalação de uma nova junta corretamente ajustada, a face de vedação do corpo provavelmente estará danificada e o corpo do acoplamento deverá ser substituído.
• Histórico de serviço desconhecido ou idade além da vida útil — acoplamentos adaptadores sem registros de inspeção rastreáveis ou aqueles que excedem a vida útil recomendada pelo fabricante (normalmente 10–15 anos para acoplamentos de alumínio contra incêndio), devem ser retirados do serviço de pressão, independentemente da condição aparente.
