Como usar e selecionar um acoplamento de mangueira de incêndio Storz？

Um Acoplamento para mangueira de incêndio Storz é um conector de came e ranhura simétrico e assexuado que permite a união de duas metades idênticas sem rosqueamento. Ao contrário dos acoplamentos roscados que exigem extremidades macho e fêmea correspondentes, quaisquer dois acoplamentos Storz do mesmo tamanho nominal conectam-se instantaneamente com um rotação de um quarto de volta . Este design o torna a escolha padrão para implantação rápida de supressão de incêndio em todo o mundo — usado por bombeiros, instalações industriais e serviços de resgate em aeroportos em toda a Europa, América do Norte e outros lugares.

A seleção do acoplamento Storz correto depende de três fatores principais: diâmetro nominal, material e classificação de pressão . Acertar isso garante um desempenho livre de vazamentos sob as condições extremas das operações de combate a incêndios.

Compreensão Acoplamento Storz Tamanhos e queo usar cada um

Os acoplamentos Storz são classificados pela sua diâmetro nominal (DN) , que se refere ao tamanho do furo interno do acoplamento e não ao diâmetro externo. Os tamanhos padrão variam de DN 25 a DN 150, cada um adequado para demandas de vazão específicas.

Na Europa e em países que seguem as normas DIN 14307, DN 52 e DN 75 são os tamanhos mais amplamente estocados para os bombeiros municipais. Na América do Norte, as versões Storz de 2,5 polegadas (aproximadamente DN 65) e 4 polegadas (aproximadamente DN 100) são comuns em saídas de hidrantes e descargas de bombas.

Como conectar e desconectar um acoplamento Storz corretamente

O procedimento de conexão é simples, mas a técnica é importante — especialmente sob pressão ou em condições de pouca visibilidade. Siga estas etapas para obter uma junta confiável e sem vazamentos:

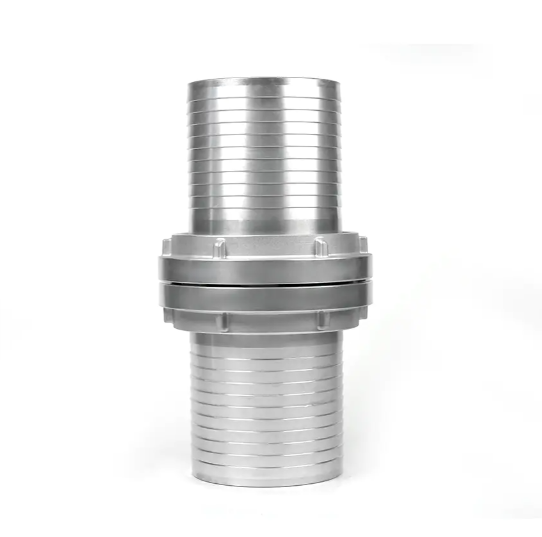

Conectando dois acoplamentos Storz

1. Inspecione ambas as faces do acoplamento e juntas de vedação quanto a detritos, cortes ou deformações antes de unir.
2. Umlign the two couplings face-to-face so the saliências (orelhas) interligadas — o came elevado de um desliza para dentro do recesso correspondente do outro.
3. Gire um acoplamento aproximadamente 90° no sentido horário até sentir ou ouvir o clique do retentor de travamento na posição.
4. Verifique a conexão separando suavemente as duas metades – um acoplamento Storz travado não se separará sob tensão manual.
5. Verifique se a junta está assentada nivelada e se nenhuma borda está exposta ao redor da circunferência.

Desconectando sob pressão residual

Nunca tente desacoplar uma conexão Storz enquanto a linha ainda estiver pressurizada. Pressão residual tão baixa quanto 0,5 barra pode fazer com que o acoplamento se solte com força suficiente para causar ferimentos. Sempre sangre a linha, confirme a pressão zero e gire metade 90° no sentido anti-horário separar.

Escolhendo o material certo para o seu ambiente operacional

Os acoplamentos Storz são fabricados em diversos materiais, cada um com vantagens distintas dependendo do ambiente de implantação, orçamento de peso e risco de exposição química.

• Umluminum alloy (most common): Leve, pesando aproximadamente 0,3–1,2 kg para DN 52–DN 100, resistente à corrosão e adequado para pressões de até 16 barrasras. Ideal para aparelhos de combate a incêndio móveis onde a redução de peso melhora a velocidade de manuseio.
• Aço inoxidável (AISI 304/316): A melhor escolha para instalações permanentes, exposição à água do mar ou ambientes de fábricas de produtos químicos. Mais pesado que o alumínio, mas classificado para pressões de trabalho mais altas — normalmente até 25 barrases — e resistente à corrosão por cloretos.
• Latão: Usado em sistemas patrimoniais e em certas aplicações industriais. Oferece excelente resistência à corrosão e usinabilidade, mas acrescenta peso significativo; menos comum no serviço de bombeiros moderno.
• Polímero/composto de alta resistência: Opção emergente para carretéis de mangueiras leves de primeiros socorros e kits de combate a incêndios florestais. Normalmente limitado a abaixo de 10 barras pressão de trabalho.

Para a maioria das aplicações estruturais de combate a incêndios e abastecimento de água municipal, acoplamentos Storz de alumínio em conformidade com DIN 14307 ou EN 1947 representam o equilíbrio ideal de peso, força e custo.

Classificações de pressão e o que elas significam na prática

Os acoplamentos Storz possuem duas designações principais de pressão: pressão nominal de trabalho (PN) and pressão de teste . A pressão de teste é normalmente 1,5× a pressão de trabalho , validado durante testes hidrostáticos de fábrica.

Umlways select a coupling rated for pelo menos 25% acima da pressão operacional máxima do seu sistema . Para sistemas de tubos verticais de edifícios altos, onde as pressões estáticas podem exceder 12 bar, mesmo antes do reforço da bomba, são fortemente recomendados acoplamentos de aço inoxidável.

Seleção de juntas: o fator mais negligenciado Acoplamento Storz Desempenho

A junta interna de face plana é o único elemento de vedação em um acoplamento Storz, tornando sua condição e seleção de material críticas. Uma junta desgastada ou incompatível é o principal causa de vazamentos Storz em serviço.

• EPDM (monômero de etileno propileno dieno): A escolha padrão para serviços de água. Classificado para temperaturas de -40 °C a 120 °C. Compatível com água, concentrados de espuma e agentes de limpeza suaves.
• NBR/Nitrila: Use onde óleo mineral ou líquidos à base de petróleo possam estar presentes — por exemplo, supressão de derramamento de combustível ou aplicações em refinarias de petróleo. Não é adequado para ambientes ricos em ozônio.
• Silicone: Aplicações de alta temperatura acima de 120 °C, como descarga com vapor ou água superaquecida. Menor durabilidade mecânica em comparação ao EPDM.
• PTFE: Resistência química em uma ampla faixa de pH. Preferido para fluidos industriais agressivos, mas requer instalação precisa para evitar deformação por fluxo a frio.

As juntas devem ser inspecionadas antes de cada uso e substituídas quando rachaduras na superfície, deformação permanente por compressão ou deformação da borda forem visíveis. Não lubrifique as juntas Storz com graxas à base de petróleo , pois estes degradam o EPDM e o NBR. Use apenas lubrificante à base de silicone ou água pura.

Padrões e certificações a serem observados ao comprar

Os acoplamentos Storz destinados ao uso em serviços contra incêndio devem atender aos padrões reconhecidos que definem tolerâncias dimensionais, especificações de materiais e requisitos de testes de pressão. Os acoplamentos não conformes podem parecer semelhantes, mas não conseguem interligar-se de forma confiável com equipamentos certificados.

• DIN 14307 (Alemanha/amplamente adotada na Europa): O padrão fundamental que abrange dimensões e requisitos de material para acoplamentos Storz de alumínio em DN 25 a DN 150.
• EN 1947: Norma europeia para acoplamentos de mangueiras de incêndio, harmonizando os requisitos DIN 14307 em todos os estados membros da UE. Procure a marcação CE quando exigido pelas regras de aquisição locais.
• NFPA 1963 (EUA): Regula conexões de mangueiras de incêndio, incluindo conexões do tipo Storz usadas em departamentos norte-americanos. Especifica geometria lug, equivalentes de thread e protocolos de teste.
• UmS 4484 (Australia): Umustralian standard for fire hose couplings referencing Storz dimensions adapted to local fire service requirements.

Ao adquirir para uso institucional ou governamental de proteção contra incêndio, solicite sempre o certificado de material do fabricante e relatório de teste hidrostático para confirmar a conformidade antes da instalação.

Melhores práticas de manutenção, inspeção e armazenamento

Um Storz coupling that is well maintained will reliably function for 10 a 20 anos em serviço regular. A rotina de manutenção é simples, mas deve ser consistente.

Umfter Each Use

• Enxágue com água limpa e doce para remover sal, resíduos de concentrado de espuma ou sedimentos.
• Seque completamente antes de armazenar para evitar corrosão nas superfícies de liga de alumínio.
• Substitua a tampa contra poeira para proteger a face da gaxeta contra exposição aos raios UV e danos físicos.

Lista de verificação de inspeção periódica

• Verifique a geometria dos terminais – os terminais dobrados ou deformados impedem a rotação completa de 90° e podem resultar em desconexão acidental sob pressão.
• Teste o detentor de travamento acoplando duas unidades idênticas e verificando o engate positivo.
• Inspecione a ranhura de assentamento da junta quanto a marcas ou grãos incrustados que possam cortar as juntas durante a conexão.
• Realize um teste anual de pressão hidrostática em 1,5× pressão de trabalho para acoplamentos usados em sistemas críticos de segurança da vida.

Condições de armazenamento

Armazene os acoplamentos Storz longe da luz solar direta (que degrada as juntas de EPDM), produtos petrolíferos e temperaturas abaixo de -20 °C por longos períodos. O armazenamento suspenso horizontal em suportes de mangueiras evita danos por impacto nas orelhas dos terminais que podem ocorrer quando os acoplamentos se empilham uns sobre os outros.

Configurações comuns de adaptadores ao misturar sistemas de acoplamento

Na prática, os corpos de bombeiros muitas vezes operam equipamentos com padrões de acoplamento mistos – especialmente quando integrados com redes de hidrantes municipais, parceiros de ajuda mútua ou infraestruturas legadas que utilizam acoplamentos roscados ou instantâneos. Os adaptadores Storz para outros resolvem esse problema.

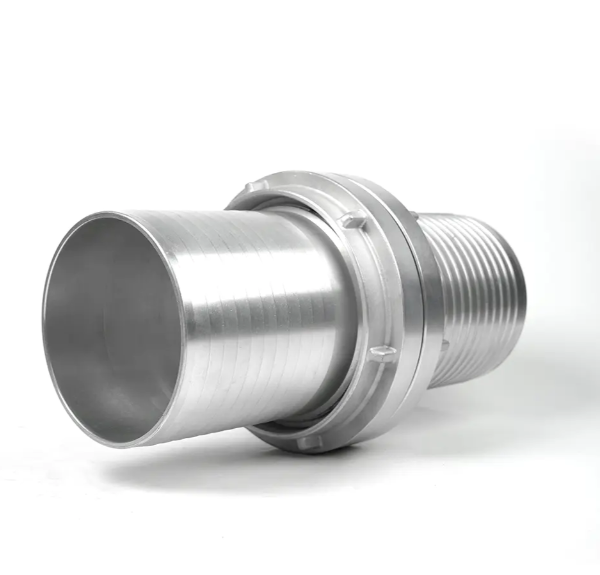

• Rosca Storz para BSP (tubo padrão britânico): Umllows Storz hose to connect to threaded hydrant outlets or pump ports. Available in male and female BSP configurations, typically 1½" to 4" BSP.
• Rosca Storz para NH (National Hose, EUA): Necessário quando aparelhos norte-americanos fazem interface com linhas de abastecimento equipadas com Storz. O adaptador Storz de 2½" NH para 2,5" é um dos mais comuns em kits de ajuda mútua transfronteiriços ou aeroportuários.
• Redutor Storz DN 75 a DN 52: Um reducing adapter that steps down supply-line diameter for attack hose deployment without requiring a separate wye divider.
• Storz para camlock: Usado em ambientes industriais onde as conexões camlock (tipo C/E) são padrão em equipamentos de processo, mas as conexões de mangueira de incêndio usam Storz.

Umlways specify the tipo exato de acoplamento de entrada e saída, tamanho e classificação de pressão ao solicitar adaptadores. Classificações de pressão incompatíveis no adaptador são uma fonte frequente de falhas durante perfurações de alto fluxo.
