O que é uma tampa vazia com trava Storz?

Um Tampa em branco com trava Storz é uma conexão de pressão industrial especializada projetada para vedar as extremidades de descarga ou sucção de tubos, válvulas e mangueiras compatíveis com Storz. Ao contrário das tampas Storz padrão, a variante de "travamento" incorpora uma trava mecânica ou mecanismo de trava de segurança - geralmente um pino com mola ou um controle deslizante de trava giratória - que evita que o acoplamento se desengate acidentalmente devido a vibrações de alta frequência, torque da mangueira ou picos repentinos de pressão. Serve como uma barreira de segurança primária em sistemas de distribuição de fluidos, garantindo que as portas não utilizadas permaneçam herméticas e estanques sob condições operacionais rigorosas.

O design fundamental de um acoplamento Storz é “sem sexo”, o que significa que ambas as extremidades da conexão são idênticas. Isto elimina a necessidade de combinar roscas macho e fêmea, acelerando significativamente a implantação em cenários de emergência. Uma tampa vazia atua efetivamente como o ponto "terminal" deste sistema. Quando o mecanismo de travamento está engatado, a tampa não pode ser girada ou removida sem intervenção manual, proporcionando uma camada essencial de segurança em infraestrutura pública e ambientes industriais de alta pressão.

Projeto Central e Componentes Mecânicos

Para entender a eficácia de um Tampa vazia com trava Storz , deve-se examinar sua anatomia estrutural. A tampa é normalmente forjada ou fundida com materiais de alta resistência e consiste em vários componentes críticos que trabalham em uníssono para manter a vedação.

O sistema Lug

Os "lugs" são os ganchos interligados que definem a conexão Storz. Em uma tampa cega, essas saliências são usinadas com precisão para deslizar nas ranhuras do acoplamento receptor. A distância entre as saliências - conhecida como Distância KA ou Distância Lug —é a principal métrica de dimensionamento. Por exemplo, uma tampa Storz de 65 mm deve ter uma distância KA correspondente (geralmente 81 mm) para encaixar na válvula correspondente.

O mecanismo de bloqueio

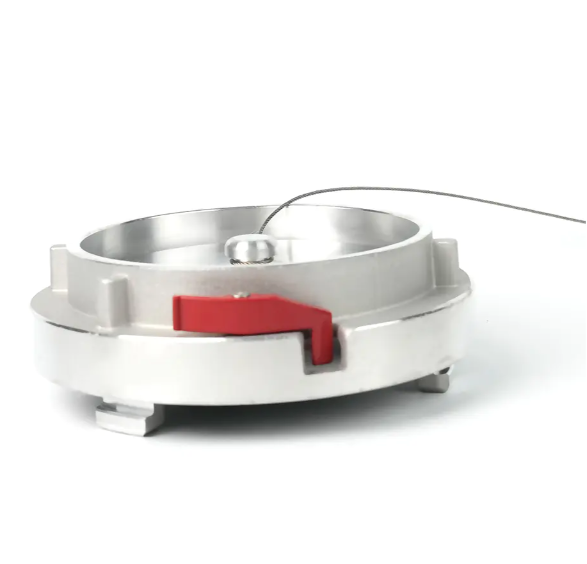

O recurso "Locking" é o que distingue esta tampa das versões padrão. Geralmente consiste em um trava metálica acionada por mola localizado na borda externa. Depois que a tampa é girada para a posição travada (normalmente um giro de 90 graus), a trava se encaixa em um entalhe no acoplamento receptor. Isto evita a contra-rotação. Em ambientes de alta vibração, como em um aparelho de combate a incêndio em movimento ou perto de bombas industriais pesadas, essa trava evita que a tampa vibre e se solte com o tempo.

Juntas de vedação

Dentro da face da tampa há uma junta resistente. Dependendo do uso pretendido, estas juntas são feitas de diferentes elastômeros:

• Nitrila (NBR): O padrão para aplicações em água e óleo, oferecendo excelente resistência ao desgaste.
• Viton (FKM): Usado para ambientes de alta temperatura ou com muitos produtos químicos.
• EPDM: Preferido para uso externo devido à sua resistência à degradação por UV e ozônio.

Especificações Técnicas e Padrões de Tamanho

Tampa vazia com trava Storzs são fabricados de acordo com rígidos padrões internacionais para garantir a intercambialidade. Os padrões mais comuns seguidos são DIN (Instituto Alemão de Normalização) e vários códigos europeus de segurança contra incêndio. A precisão no dimensionamento é vital; uma incompatibilidade de alguns milímetros na distância KA tornará a tampa inútil.

Aplicações críticas em infraestrutura moderna

O uso de tampas cegas com trava é obrigatório em vários setores onde a falha na contenção de fluidos pode levar a danos catastróficos à propriedade ou riscos ambientais.

Sistemas de combate a incêndio e tubos verticais

Os bombeiros usam essas tampas para proteger a Conexão do Corpo de Bombeiros (FDC) na parte externa dos edifícios. Sem uma tampa de travamento, detritos, ninhos de insetos ou vândalos podem obstruir o curso de água. Quando ocorre um incêndio, os bombeiros devem poder confiar que a entrada está livre. O mecanismo de travamento garante que a tampa permaneça no lugar apesar dos ambientes urbanos de alto tráfego, onde os limites padrão podem ser adulterados.

Pó a Granel e Transporte Granular

No transporte pneumático de pós (como cimento, farinha ou pellets de plástico), as conexões Storz são onipresentes. Durante o transporte, a vibração do veículo pode fazer com que os acessórios sem travamento se soltem. Uma tampa cega com trava evita a descarga acidental de materiais secos a granel, o que pode representar uma perda financeira e um risco respiratório para os operadores.

Gestão de Águas Residuais e Sucção

Caminhões a vácuo e estações de tratamento de esgoto utilizam tampas cegas Storz para vedar as entradas de sucção. Como esses sistemas geralmente operam sob pressão negativa, o integridade da vedação da junta é fundamental para evitar a cavitação da bomba. O pino de travamento garante que a tampa permaneça perfeitamente centralizada e comprimida contra a vedação, mantendo o vácuo.

Ciência dos materiais e fatores de durabilidade

A escolha do material para um Tampa vazia com trava Storz é determinado pelo ambiente que irá habitar. Usar a liga errada pode causar corrosão galvânica ou falha mecânica sob pressão.

1. Alumínio Forjado: Este é o material mais comum. O forjamento fornece uma estrutura de grão superior em comparação com a fundição, permitindo que a tampa resista pressões de trabalho de até 16 Bar (232 PSI) sem rachar. A maioria é anodizada para evitar oxidação.
2. Aço inoxidável (grau 316): Essencial para ambientes marinhos ou fábricas de processamento químico. As tampas Storz de aço inoxidável resistem à corrosão por água salgada e são frequentemente usadas em configurações de "serviço com ácido", onde estão presentes agentes de limpeza agressivos.
3. Latão/Gunmetal: Preferidos em mineração subterrânea ou atmosferas explosivas (zonas ATEX) por serem metais “não-faiscantes”. Se uma tampa de latão cair ou bater, é improvável que crie uma faísca que possa inflamar gases inflamáveis.

Protocolos de instalação e manutenção

Para garantir que uma tampa cega com trava Storz desempenhe sua função corretamente, é necessária uma instalação adequada e manutenção recorrente. Uma tampa colocada incorretamente representa um risco de projétil sob alta pressão.

Etapas de instalação

1. Inspecione a junta quanto a rachaduras, grãos ou pontos planos. 2. Alinhe as saliências da tampa cega com as ranhuras do acoplamento fixo. 3. Empurre firmemente e gire a tampa no sentido horário. 4. Continue a rotação até pino de trava "clique" ou o controle deslizante de travamento engata. 5. Execute um teste de “retração” para garantir que a tampa não possa girar na direção oposta sem pressionar a trava de liberação.

Lista de verificação de manutenção

• Inspeção Mensal: Verifique a presença da corrente de segurança (que evita que a tampa se perca ao ser desconectada).
• Lubrificação: Use um spray de silicone de qualidade alimentar no pino de travamento e nas superfícies das saliências para evitar "gripagem" devido ao acúmulo de minerais da água dura.
• Substituição da junta: As juntas devem ser substituídas a cada 2 a 5 anos , ou imediatamente se apresentarem sinais de endurecimento (deformação por compressão).

O papel da cadeia de segurança

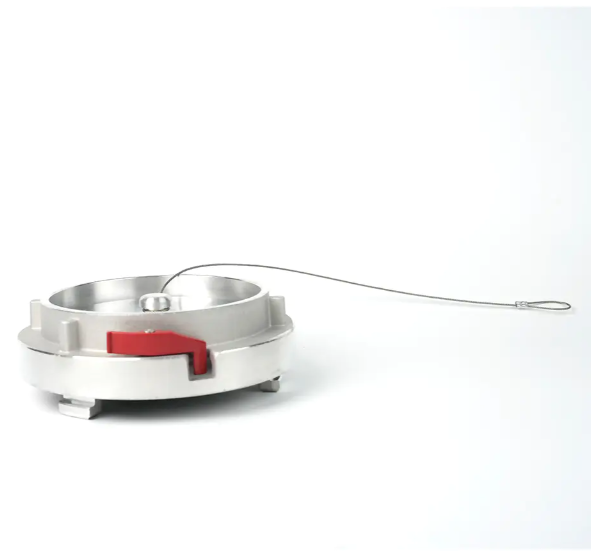

A maioria das tampas cegas com trava Storz são equipadas com uma corrente de aço galvanizado ou inoxidável para serviços pesados. Este não é apenas um recurso de conveniência; é uma necessidade operacional e de segurança. No combate a incêndios municipais, a ausência de uma corrente muitas vezes leva ao extravio ou roubo das tampas, deixando o hidrante ou o tubo vertical vulnerável ao bloqueio. A cadeia normalmente é 300 mm a 500 mm de comprimento e é ancorado ao corpo principal da válvula ou tubo através de um anel resistente. Isso garante que a tampa de travamento esteja sempre disponível para vedação imediata após o uso.

Resumo dos benefícios

Em resumo, o Tampa vazia com trava Storz é um componente crítico para qualquer sistema que utilize o padrão de conexão rápida Storz. Seus principais benefícios incluem:

• Resistência à vibração: A trava mecânica evita o desacoplamento acidental em ambientes de alto estresse.
• Prevenção de vazamentos: Juntas de alta compressão garantem vazamento zero em pressões de até 16 Bar.
• Eficiência Operacional: O design assexuado permite conexão/desconexão rápida sem se preocupar com a orientação do fio.
• Durabilidade: Umvailable in various alloys to combat corrosion, wear, and mechanical impact.

Seja protegendo a infraestrutura de proteção contra incêndio de uma cidade ou vedando um caminhão-tanque a vácuo, o travando a tampa em branco continua sendo o padrão ouro para terminação de fluidos segura e confiável.
