Que tipos de acoplamentos Storz existem?

Os acoplamentos Storz (também conhecidos como acoplamentos Cam lock ou acoplamentos rápidos alemães) são acoplamentos de conexão rápida amplamente utilizados nas áreas de proteção contra incêndio, tratamento de água, produtos químicos, agrícolas e transporte de fluidos industriais devido à sua operação simples, conexão confiável e alta intercambialidade. Eles consistem em dois acessórios idênticos do tipo garra que conseguem uma conexão vedada simplesmente inserindo e girando (geralmente 120° ou 90°), sem a necessidade de mecanismos de travamento adicionais, melhorando significativamente a eficiência e a segurança.

Classificação dos Acoplamentos Storz

Embora o design básico e o princípio de funcionamento do Acoplamento Storz são unificados - ou seja, o travamento rápido é obtido por meio de garras (ou orelhas) e estruturas de cames correspondentes - eles ainda podem ser classificados de várias maneiras de acordo com sua forma de conexão e materiais para atender às diferentes necessidades de transporte de fluidos.

1. Classificação por final de conexão (tipo mais comum)

Este é o método de classificação mais importante, determinando como os acoplamentos Storz se conectam a outros equipamentos ou tubulações:

Acoplamento de mangueira Storz:

Aplicações: Usado para conectar diretamente Acoplamento Storz para mangueiras de incêndio, mangueiras industriais ou mangueiras de irrigação agrícola.

Características: Normalmente inclui uma cauda de mangueira (haste), presa à mangueira com uma braçadeira ou clipe, e é um componente central dos sistemas de conexão de fluidos.

Acoplamento roscado Storz:

Aplicações: Usado para conectar acoplamentos Storz à entrada e saída de tubos, válvulas ou bombas com roscas padrão.

Tipos: Dividido em acoplamentos de rosca fêmea e rosca macho. Os padrões de thread comuns incluem BSP, NPT, etc. Este tipo é fundamental para permitir conversão rápida e integração de sistema.

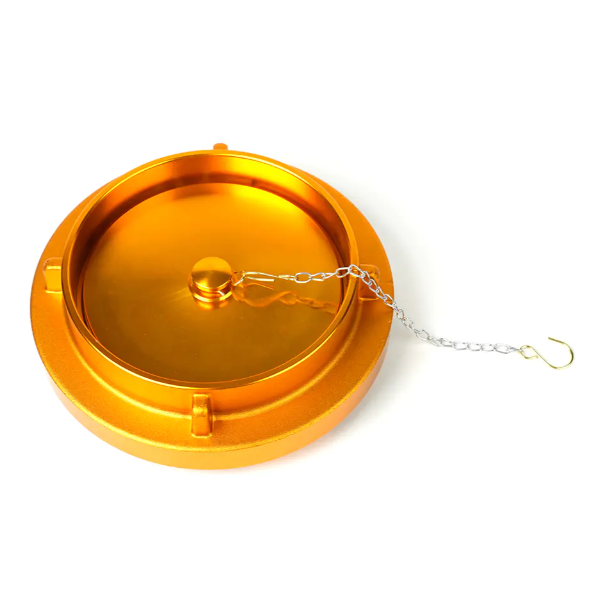

Tampa/plugue vazio Storz:

Aplicações: Usado para selar não utilizado Acoplamento Storz saídas ou extremidades da mangueira para evitar vazamento de fluido ou entrada de contaminantes no sistema de fluido.

Características: Equipado com um anel de vedação para desempenho de vedação confiável.

2. Classificação por Material

A resistência à corrosão e a durabilidade dos acoplamentos Storz dependem principalmente dos seus materiais de fabricação, que afetam diretamente a sua aplicação em meios específicos:

Acoplamentos Storz de liga de alumínio:

Características: Leve, econômico e com boa resistência à corrosão.

Aplicações: Mais comumente encontrado em equipamentos de combate a incêndio, tratamento de água e transporte geral de fluidos industriais.

Acoplamentos Storz de latão/bronze:

Características: Alta resistência, resistência à corrosão, resistência a altas temperaturas e resistência a faíscas.

Aplicações: Adequado para ambientes marinhos, indústria de petróleo e gás e aplicações que exigem maior durabilidade.

Acoplamentos Storz de aço inoxidável:

Características: Excelente resistência à corrosão química e alta resistência.

Aplicações: Amplamente utilizado em indústrias com requisitos extremamente elevados de higiene e compatibilidade de meios, como química, processamento de alimentos e farmacêutica.

Acoplamento Storzs made of polypropylene (PP) or nylon and other plastics:

Características: Extremamente leve, excelente resistência química e baixo custo.

Aplicações: Irrigação agrícola, tratamento de água de baixa pressão e transporte de certas especialidades químicas.

Especificações e intercambialidade

Uma característica fundamental dos acoplamentos Storz é a sua intercambialidade. Suas especificações não são determinadas pelo diâmetro do tubo, mas pelo espaçamento das saliências (ou espaçamento dos cames). Desde que o espaçamento dos terminais seja o mesmo, os acoplamentos Storz de diferentes fabricantes e com diferentes tipos de extremidades (como conexões de mangueira e plugues) podem ser interligados.

Os espaçamentos comuns das garras incluem:

• 52 mm (tamanho D, para mangueiras DN25/DN32)
• 66 mm (tamanho C, para mangueiras DN38/DN50)
• 89 mm (tamanho B, para mangueiras DN65)
• 133 mm (tamanho A, para mangueiras DN100/DN110)



Para selecionar o acoplamento Storz apropriado, primeiro determine o tamanho necessário (espaçamento entre garras) para garantir a interconexão. Em segundo lugar, com base nas propriedades, pressão e temperatura do meio transportado, selecione o material mais adequado (por exemplo, alumínio, aço inoxidável) e o tipo de conexão (por exemplo, cauda de mangueira ou rosca). Seja para conexões de emergência contra incêndio ou controle diário de fluidos industriais, os acoplamentos Storz são ideais para obter conexões eficientes e seguras.
