Como usar adaptadores Storz?

O que são adaptadores Storz?

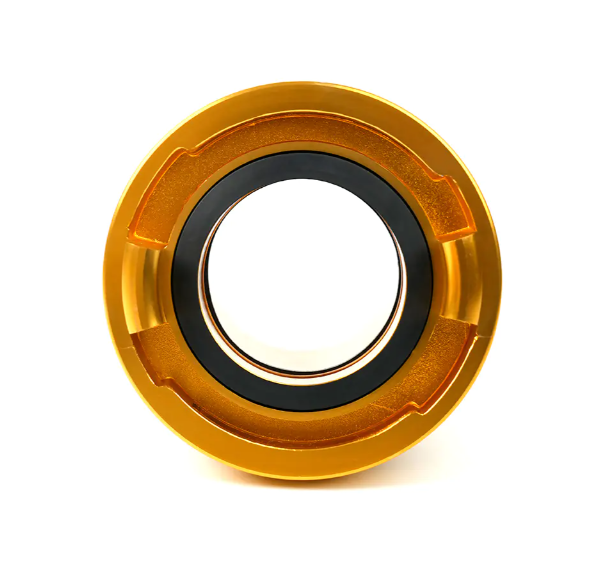

Adaptadores Storz , também conhecidos como conectores Storz ou acoplamentos rápidos Storz, são um sistema de conexão altamente eficiente amplamente utilizado em aplicações de proteção contra incêndio, industriais e agrícolas. Sua principal característica é um design exclusivo de terminais (normalmente de dois a três terminais), tornando o processo de conexão excepcionalmente rápido e fácil. Ao contrário dos conectores roscados tradicionais, os conectores Storz requerem simplesmente o alinhamento dos dois conectores, empurrando-os para dentro e depois girando suavemente para travá-los no lugar, obtendo uma conexão perfeita e à prova de vazamentos.

A principal função dos adaptadores Storz é atuar como adaptadores, conectando ou convertendo diferentes padrões e tipos de conectores. Eles resolvem os problemas de conexão entre interfaces anteriormente incompatíveis e são um componente chave para alcançar a compatibilidade dos equipamentos.

Como funcionam os adaptadores Storz?

Os adaptadores Storz funcionam com base no mecanismo "clique e segure":

Alinhamento: Alinhe as saliências e ranhuras dos dois conectores a serem conectados (por exemplo, um macho Storz e uma fêmea Storz ou um adaptador Storz com um conector Storz padrão).

Empurre: Empurre as superfícies de vedação de ambos os conectores totalmente juntas. Uma junta de vedação normalmente é fornecida dentro do conector para garantir uma vedação hermética.

Girar: Gire qualquer um dos conectores (ou use uma chave especial) aproximadamente 120 graus (um terço de volta) no sentido horário até que as saliências estejam totalmente encaixadas e travadas no lugar.

Este mecanismo de travamento rápido o torna ideal para mangueiras de alta pressão e sistemas de distribuição de fluidos.

Como conectar diferentes conectores padrão usando adaptadores Storz?

O principal valor do uso de adaptadores Storz reside na sua função de conversão, permitindo a compatibilidade entre diferentes sistemas:

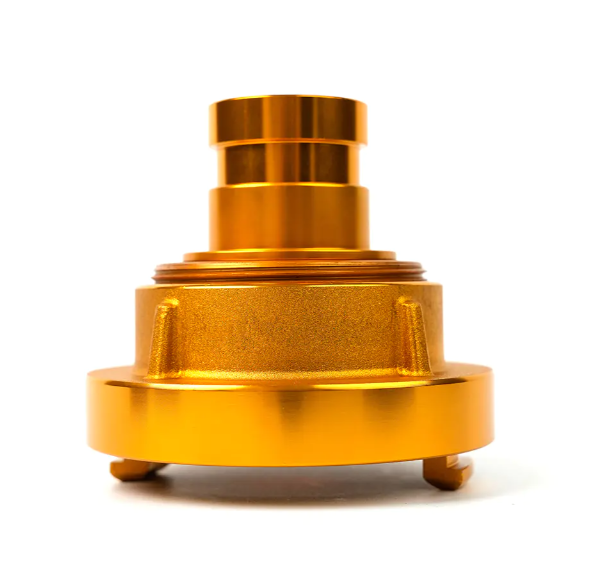

1. Do Storz às conexões rosqueadas (por exemplo, BSP ou NPT)

Quando você precisar conectar um conector de mangueira de incêndio com uma conexão Storz padrão a uma bomba ou hidrante com saída roscada, você precisará de um adaptador Storz para rosca:

Selecione o adaptador correto: Certifique-se de que uma extremidade do adaptador tenha o tamanho Storz correto (por exemplo, DN50/2") e a outra extremidade tenha uma especificação de rosca correspondente (por exemplo, rosca interna BSP de 2").

Conectando a extremidade rosqueada: Enrole a extremidade roscada do adaptador com fita de vedação (como fita PTFE) e parafuse-a na porta roscada do equipamento alvo (bomba ou hidrante).

Conectando a extremidade Storz: Empurre o conector da mangueira de incêndio Storz na porta Storz do adaptador e gire para travá-lo.

2. Conexão de acessórios Storz de tamanhos diferentes

Se o seu equipamento e a mangueira tiverem tamanhos de conexão Storz diferentes, você precisará de um adaptador Storz redutor/ampliador:

Conectando a extremidade de tamanho maior: Conecte a extremidade Storz de tamanho maior do adaptador ao encaixe maior correspondente e trave-o.

Conectando a extremidade de tamanho menor: Empurre a conexão Storz de tamanho menor da mangueira na porta de tamanho menor do adaptador e gire para travá-la.

3. Conexão com outros padrões de conexão rápida (por exemplo, flanges ou Camlocks)

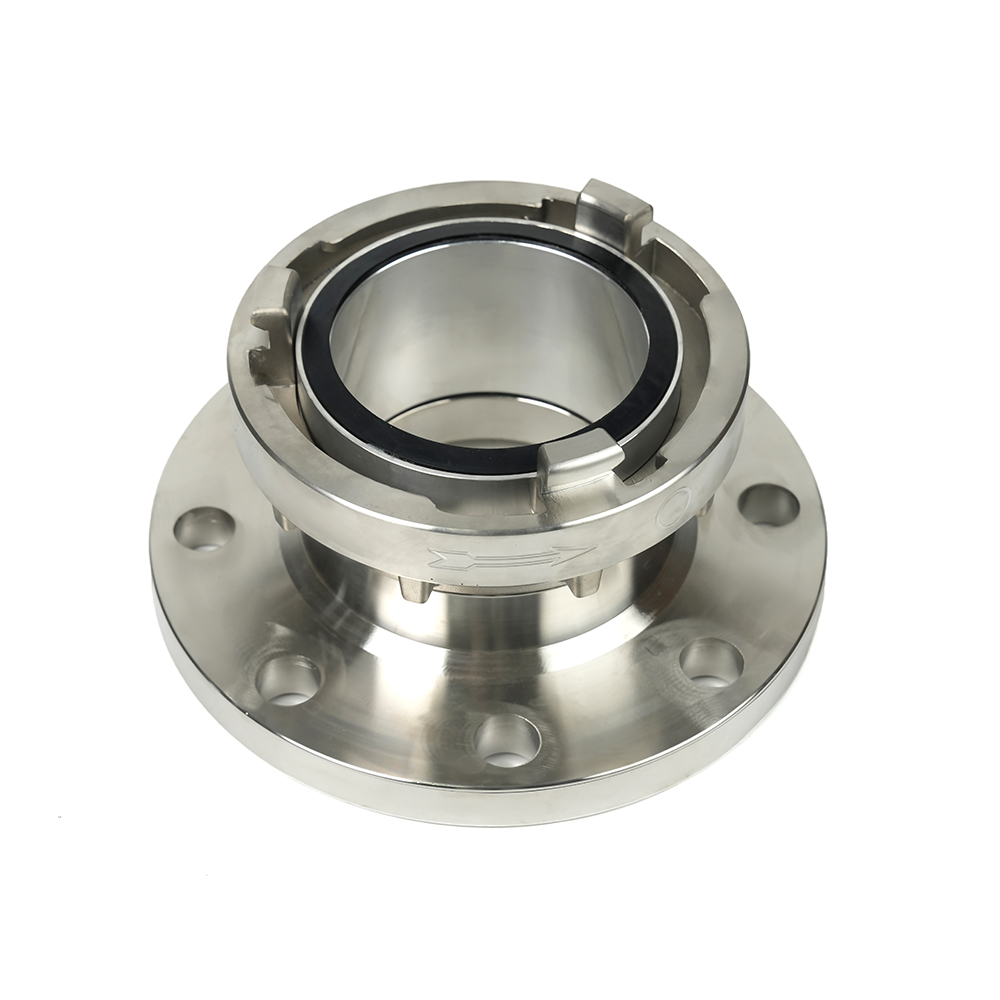

Algumas aplicações industriais podem exigir a conexão de conectores Storz a diferentes acessórios padrão, como Camlocks ou flanges. Neste caso, você precisará de um adaptador Storz para Camlock ou um adaptador Storz para Flange. O procedimento operacional é semelhante às conexões roscadas, ligando os dois sistemas através de um adaptador.

Vantagens e precauções do uso de adaptadores Storz

Vantagens:

• Conexão rápida: A operação rápida economiza tempo valioso na resposta a emergências e na produção industrial.
• Alta confiabilidade: Bloqueado com segurança, excelente vedação e suporta alta pressão.
• Versatilidade: Como adaptador, ele se conecta facilmente a diversos conectores padrão, melhorando a utilização do equipamento.



Precauções:

• Correspondência de tamanho: Os conectores Storz estão disponíveis em vários diâmetros nominais (por exemplo, DN50, DN65, DN100). Ao usar adaptadores Storz, certifique-se de que o tamanho Storz do adaptador corresponda ao seu conector Storz existente.


• Juntas de vedação: Certifique-se de que as juntas de vedação estejam intactas e instaladas corretamente; isso é crucial para conexões à prova de vazamentos.


• Manutenção: Inspecione regularmente os terminais do conector da mangueira de incêndio e do adaptador quanto a desgaste ou danos para garantir uma conexão segura e confiável.



Selecionando e usando corretamente Adaptadores Storz , você pode conectar com eficiência e segurança uma variedade de equipamentos de transferência de fluidos, proporcionando excelente desempenho tanto para emergências de incêndio quanto para operações industriais diárias.
