Quais são os tipos de acoplamentos de flange?

Em vários sistemas de transmissão mecânica, os acoplamentos desempenham um papel crucial na conexão de dois eixos (eixo motor e eixo acionado) e na transmissão de torque. Entre os muitos tipos de acoplamentos, acoplamentos de flange são amplamente utilizados em diversas máquinas pesadas e aplicações de transmissão de alta potência devido à sua estrutura simples, bom alinhamento e grande capacidade de transmissão de torque.

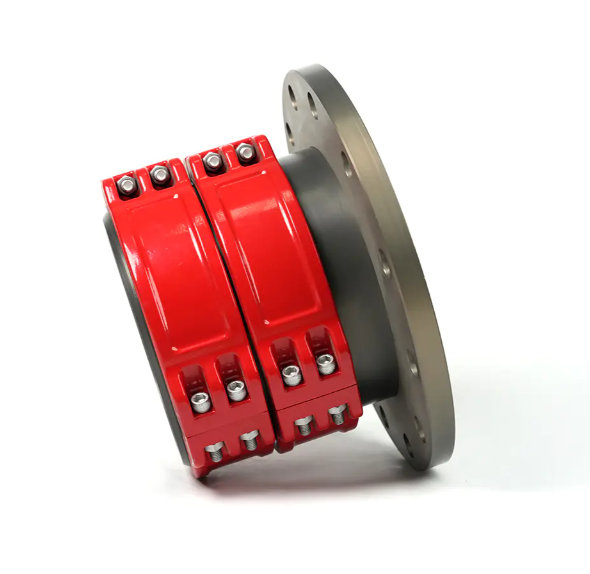

Principais tipos de acoplamentos de flange e suas características

Os acoplamentos flangeados utilizam essencialmente parafusos para conectar dois meios-acoplamentos flangeados, conseguindo a conexão de dois eixos e transmissão de potência. Com base na sua estrutura e capacidade de compensar o desalinhamento do eixo, eles podem ser divididos principalmente nas duas categorias a seguir:

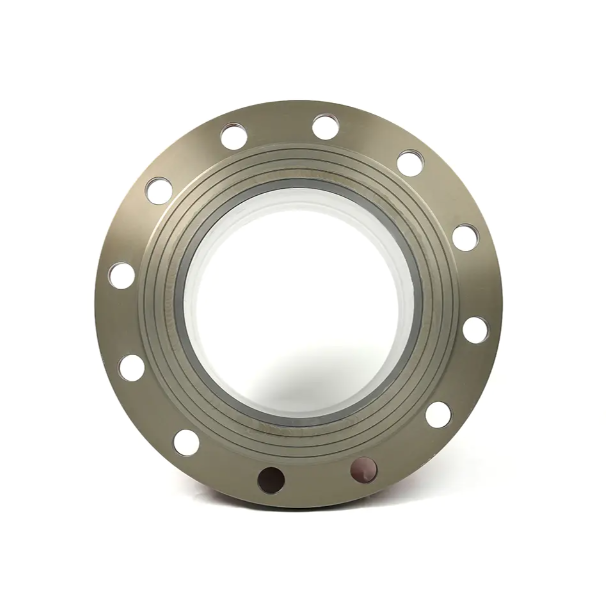

1. Acoplamento de flange rígido

Os acoplamentos de flange rígido são o tipo mais antigo e mais simples de acoplamento de flange.

Características estruturais: Este tipo de acoplamento normalmente consiste em dois meios-acoplamentos simples em forma de disco, diretamente aparafusados. Possui estrutura compacta e pequenas dimensões radiais.

Características operacionais: Os acoplamentos rígidos requerem um alinhamento preciso dos dois eixos porque não têm a capacidade de compensar o desalinhamento axial (como desvios radiais, angulares ou axiais).

Cenários de aplicação: Usado principalmente em dispositivos de transmissão de baixa velocidade e carga pesada, onde são necessários alto alinhamento do eixo e operação suave, como conexões de extremidade de eixo para motores grandes.

2. Acoplamentos de flange flexíveis

Para acomodar erros inevitáveis de instalação de eixo ou deslocamentos relativos durante a operação em transmissões mecânicas reais, os engenheiros desenvolveram vários acoplamentos flexíveis com capacidade de compensação. Muitos acoplamentos flexíveis também utilizam a forma estrutural básica de acoplamentos de flange .

Acoplamento de flange flexível em formato de Perle:

Recursos: Um elemento elástico em forma de pérola está embutido entre duas flanges. Este elemento elástico absorve e compensa certos desalinhamentos axiais, ao mesmo tempo que proporciona amortecimento e amortecimento de vibrações.

Aplicações: Amplamente utilizado em aplicações que exigem operação suave e amortecimento de vibrações, é um dos tipos de acoplamento mais comuns.

Acoplamentos de flange tipo engrenagem:

Recursos: Este tipo de acoplamento utiliza o engrenamento de dentes internos e externos para transmitir torque. A luva de engrenagem externa geralmente é conectada à estrutura do flange. O contato entre os dentes internos e externos permite que o eixo tenha um certo grau de capacidade de compensação de deslocamento angular e radial.

Aplicações: Adequado para dispositivos de transmissão com alto torque, alta velocidade e que necessitam de compensação para grandes deslocamentos angulares.

Acoplamentos de flange tipo pá:

Recursos: Utiliza anéis de pneus de borracha altamente elásticos como elementos de conexão. Possui forte capacidade de compensação e excelente desempenho de amortecimento de vibrações.

Aplicações: Usado principalmente em máquinas de elevação e transporte, máquinas metalúrgicas e de mineração e outras aplicações com grandes cargas de impacto.

Pontos de seleção para acoplamentos de flange

A escolha do acoplamento de flange apropriado é crucial e requer consideração abrangente dos seguintes fatores:

• Torque transmitido necessário: Esta é a principal base de seleção, garantindo que o acoplamento possa suportar a carga de trabalho.


• Tipo e magnitude do desalinhamento do eixo: Se a precisão do alinhamento dos dois eixos não for alta ou houver um grande deslocamento durante a operação, um tipo de acoplamento flexível deverá ser selecionado.


• Velocidade operacional e vibração/choque: Para operação em alta velocidade ou sob cargas de impacto, são necessários acoplamentos com bom equilíbrio e desempenho de amortecimento de vibrações.


• Requisitos de instalação e manutenção: Acoplamentos de flange fáceis de instalar e desmontar reduzem o tempo de manutenção.



Seja para conexões rígidas ou flexíveis, acoplamentos de flange são a base da transmissão confiável de energia em projetos mecânicos. Compreender os tipos de acoplamentos de flange e selecionar o mais adequado com base nas condições reais de operação é crucial para garantir a operação eficiente e estável dos dispositivos de transmissão.
