O acoplamento VIC é fácil de instalar?

Na engenharia de tubulação moderna, o acoplamento VIC (Conector Vicley Grooved) tornou-se a escolha preferida para redes de proteção contra incêndio, HVAC e tubulação industrial devido à sua eficiência de instalação superior e desempenho de vedação confiável. Comparado à soldagem tradicional ou conexões de flange, o processo de instalação do acoplamento VIC é realmente muito simples e rápido. Devido ao seu design mecanicamente ranhurado, os instaladores não precisam realizar trabalhos a quente; a conexão pode ser concluída usando apenas ferramentas básicas de hardware. Segundo dados de engenharia, a utilização de conexões ranhuradas pode reduzir o tempo de trabalho em aproximadamente 50% a 70% em comparação aos métodos tradicionais de soldagem, tornando-a altamente competitiva em projetos com prazos apertados.

Como funciona o projeto estrutural de Acoplamento VIC simplificar o processo de instalação?

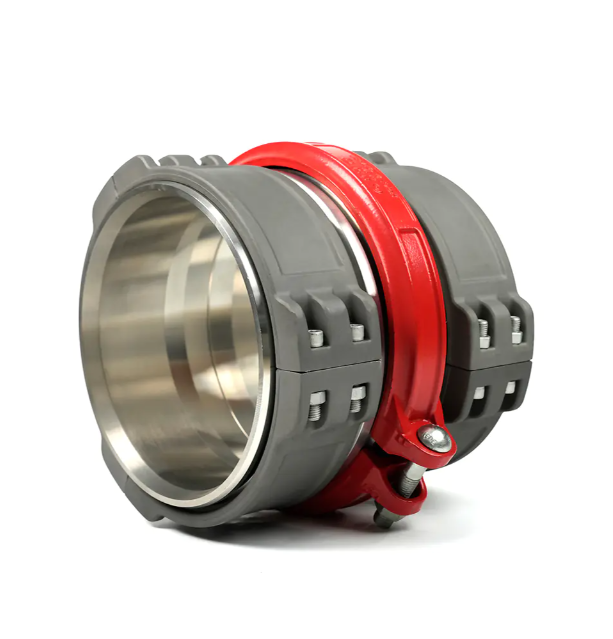

O acoplamento VIC foi projetado para simplificar as operações no local. Seus componentes principais incluem um par de caixas de metal, um anel de vedação de borracha tipo C e dois conjuntos de parafusos de alta resistência.

Não é necessário pré-tratamento complexo: Antes de instalar o acoplamento VIC, apenas uma ranhura de profundidade padrão precisa ser usinada na extremidade do tubo. Este método de conexão física elimina as etapas complicadas de chanfro, pré-aquecimento e inspeção pós-soldagem necessárias na soldagem.

Função de auto-alinhamento: A carcaça metálica do conector se encaixa automaticamente na ranhura na extremidade do tubo durante o aperto, garantindo o alinhamento automático do tubo através da pressão circunferencial da carcaça. Isto significa que mesmo em espaços pouco iluminados ou confinados, os técnicos comuns podem concluir a instalação com precisão.

Comparação da velocidade de instalação entre conexão mecânica e métodos de soldagem

Para demonstrar visualmente a facilidade de instalação do acoplamento VIC, podemos consultar o padrão de tempo médio na indústria de instalação de tubos.

Exemplo de tempo de instalação: Para uma conexão de tubo de aço DN100 (4 polegadas) de diâmetro, um soldador experiente normalmente precisa de 30 a 45 minutos para concluir uma soldagem (incluindo tempo de preparação e resfriamento). Instalando um Acoplamento VIC sistema, desde a colocação do anel de vedação até o aperto dos parafusos, leva apenas 3 a 5 minutos.

Dependência de ferramentas: A soldagem requer grandes máquinas de soldagem, cilindros de gás e materiais especializados de proteção à prova de fogo. A instalação do acoplamento VIC requer apenas uma chave de torque manual ou elétrica. Esta portabilidade é particularmente vantajosa em poços de construção ou plataformas de trabalho de grande altitude, onde o acesso a equipamentos de grande porte é impossível.

Principais etapas e detalhes técnicos durante a instalação

Embora o acoplamento VIC seja fácil de instalar, seguir procedimentos operacionais padronizados é crucial para garantir que o sistema permaneça livre de vazamentos no longo prazo.

Lubrificação de vedação: Esta é a etapa mais facilmente esquecida, mas mais construtiva. Antes de inserir o anel de borracha, deve-se aplicar um lubrificante especial no lábio de vedação. Isto não só evita rugas no anel de vedação durante a instalação, mas também reduz o atrito, garantindo que o alojamento esteja devidamente assentado.

Padrões de aperto dos parafusos: Ao instalar o acoplamento VIC, aperte os parafusos em ambos os lados alternadamente até que o invólucro metálico obtenha contato metal com metal.

Inspeção Visual: Após a instalação, os inspetores de qualidade podem determinar a qualidade da instalação simplesmente inspecionando visualmente se as lacunas no invólucro do conector estão fechadas, sem a necessidade de testes ultrassônicos ou radiográficos, conforme exigido para soldagem.

Flexibilidade do acoplamento VIC em ambientes de construção complexos

Além de sua rápida velocidade de instalação, o VIC Coupling demonstra excepcional adaptabilidade a condições complexas no local.

Tolerância de desvio de ângulo: O acoplamento VIC flexível permite um certo ângulo de deflexão (normalmente de 1° a 3°) na conexão do tubo. Isto reduz significativamente a dificuldade de ajustes secundários ao lidar com assentamentos de fundações ou layouts de tubos não lineares.

Construção sob qualquer clima: As operações de soldagem são muito afetadas pelas condições climáticas, tornando a construção impossível sob chuva, neve ou ventos fortes. O acoplamento VIC, como conexão para trabalho a frio, não é limitado pela umidade e temperatura ambiente, mantendo o progresso normal da instalação mesmo em ambientes extremamente frios como -30°C.
