Como conecto um acoplamento Storz?

O Acoplamentos Storz , também conhecido como trava Kamm ou acoplamento de combate a incêndio, é um dispositivo de conexão rápida para tubulações ou mangueiras de água amplamente utilizado em aplicações de combate a incêndio, industriais e agrícolas. Devido à sua facilidade de operação, conexão rápida e vedação confiável, o acoplamento Storz desempenha um papel vital em aplicações que exigem implantação rápida de sistemas de transferência de fluidos.

Como funciona o acoplamento Storz

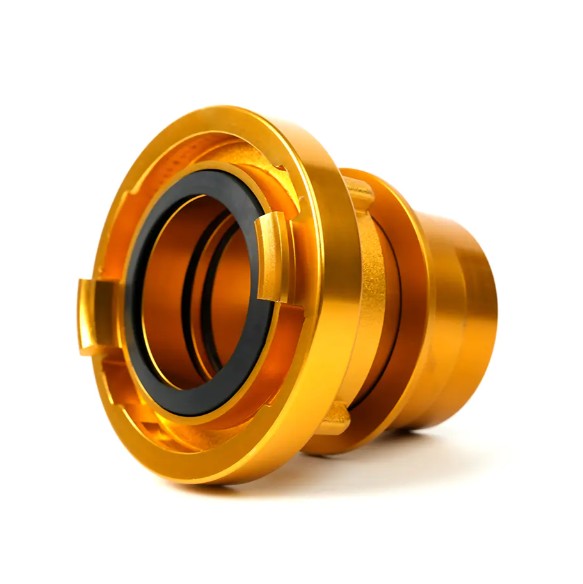

O Acoplamentos Storz o projeto é baseado em uma estrutura simétrica em "garra", também conhecida como acoplamento tipo lug. Isto significa que dois acoplamentos idênticos podem ser conectados sem distinção entre conectores macho e fêmea, simplificando significativamente as operações de campo. O acoplamento é travado por rotação e uma vedação interna (junta) garante uma vedação estanque a fluidos.

Guia passo a passo para conectar acoplamentos Storz

Preparação (Inspeção)

• Primeiro, certifique-se de que os dois acoplamentos Storz a serem conectados correspondam em tamanho (por exemplo, conector de mangueira roscado) e diâmetro nominal (por exemplo, DN50, DN75).


• Verifique se as extremidades do conector estão limpas e livres de areia ou outros materiais estranhos.


• Etapa principal: Verifique se a vedação (junta/anel) em cada conector está intacta e instalada corretamente. A vedação é essencial para uma boa vedação estanque.



Alinhando os acoplamentos

Alinhe as garras (talões) dos dois acoplamentos Storz. Devido ao seu design simétrico, você só precisa juntá-los suavemente.

Insira e aperte (travamento)

• Empurre os dois conectores juntos até que suas extremidades se toquem.


• On, rotate one coupling clockwise or counterclockwise (usually to the right) until you feel the claws fully engage the other and the two joints are securely locked.


• Normalmente, o ângulo de travamento é de aproximadamente 90 a 120 graus. Em algumas aplicações de grande diâmetro ou alta pressão, pode ser necessária uma chave especial para auxiliar na rotação e garantir uma conexão firme.



Verificação final (confirmando a conexão)

• Tente puxar suavemente ambos os acoplamentos para garantir que não se separem.


• Um acoplamento Storz conectado corretamente não pode ser facilmente desmontado ou girado manualmente. Isto garante que o acoplamento não se soltará quando fluidos (como água ou espuma de combate a incêndios) estiverem sendo transferidos sob alta pressão.



Fatores relacionados à garantia de uma conexão confiável

Além de seguir os procedimentos corretos, para garantir uma operação confiável Acoplamentos Storz conexão, você também deve prestar atenção aos seguintes pontos:

• Juntas/O-rings: Use o material e o tamanho corretos das vedações. Vedações deterioradas, danificadas ou ausentes são a principal causa de vazamentos.


• Opções de materiais: Os acoplamentos Storz estão disponíveis em liga de alumínio, latão ou aço inoxidável. A seleção de materiais resistentes à corrosão e à pressão ajuda a prolongar a vida útil do acoplamento e a confiabilidade da conexão.


• Manutenção: Inspecione e limpe regularmente os acoplamentos Storz, especialmente as conexões das extremidades da mangueira, para evitar que materiais estranhos afetem o efeito de travamento e vedação.



Os acoplamentos Storz, com seu mecanismo exclusivo de conexão rápida, fornecem uma solução eficiente e confiável para transferência de fluidos. Seguir essas etapas simples garante sempre uma conexão segura e sem vazamentos, protegendo processos críticos em aplicações industriais e de combate a incêndio.
